C#筆記 – CLR的執行模型（二）程序集

程序集

程序集是一個或多個模塊的邏輯性分組，在CLR中，程序集相當於組件
- 托管模塊和資源文件被編譯器所處理，並生成一個代表文件邏輯分組的PE32/PE32+文件
  - 文件包含一個manifest數據塊，為「元數據表的集合」，描述了：
  - 構成程序集的文件
  - 程序集中的文件所實現的public類型
  - 與程序集關聯的資源或數據文件

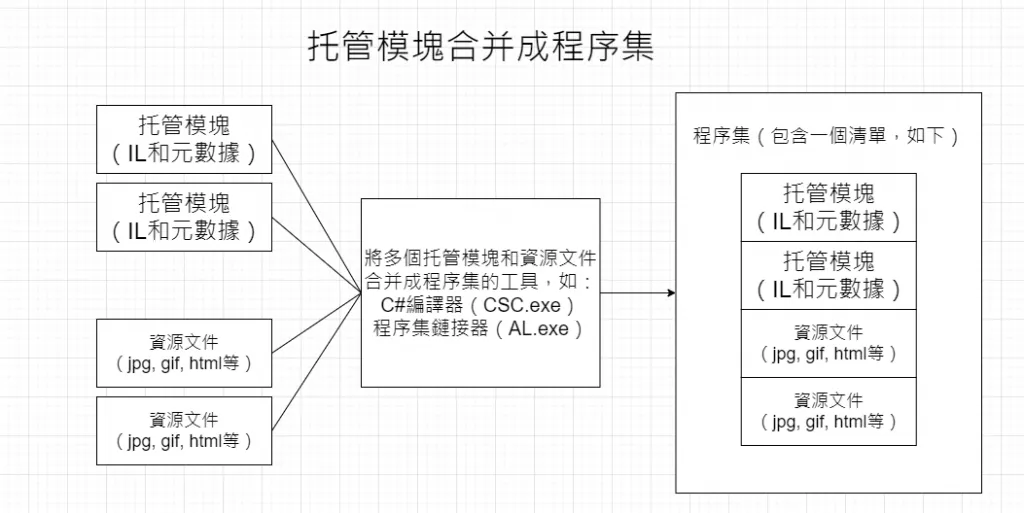

編譯器默認將編譯源代碼後生成的托管模塊合并轉換成程序集
- C#編譯器生成的是含有清單（manifest）的托管模塊
- 如果只有一個托管模塊，且沒有資源文件，程序集就等於托管模塊

兩種程序集

弱命名程序集、強命名程序集
弱命名 vs 強命名
- 在程序集結構上，弱命名和強命名的結構完全一致，兩者的區別在於：
  - 強命名程序集使用發布者的公鑰/私鑰進行了簽名。這對密鑰允許對程序集進行唯一性的標識、保護和版本控制，并允許程序集部署在用戶機器的任何地方，甚至是internet上。

加載CLR

生成的每個程序集由CLR管理程序集中的代碼的執行，機器上必須安裝好.NET Framework

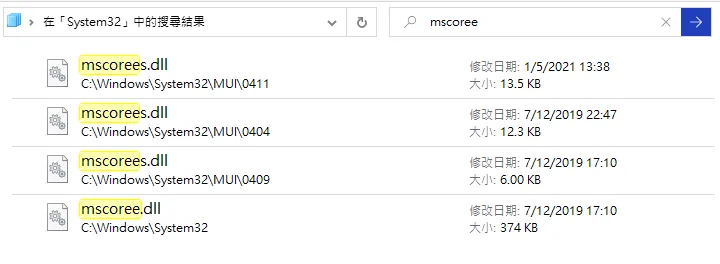

如果%SystemRoot%System32目錄中存有mscoree.dll文件，就代表.NET Framework已經安裝

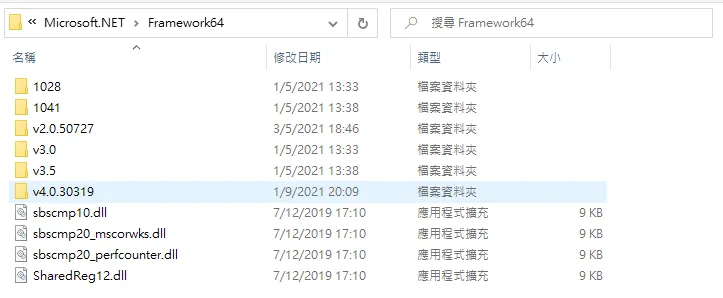

而在%SystemRoot%Microsoft.NETFramework和%SystemRoot%Microsoft.NETFramework64的子目錄中，則可了解到安裝了哪些版本的.NET Framework

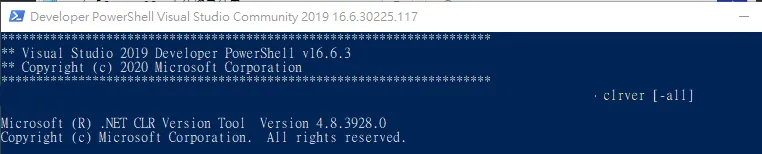

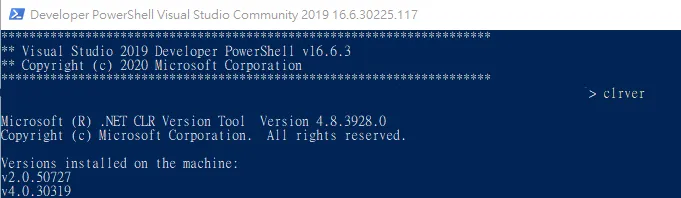

.NET Framework SDK提供了CLRVer.exe的命令行實用程序，可列出機器上安裝的所有CLR版本；也可以通過-all命令列出機器中正在運行的進程使用的CLR版本號

IL代碼

程序集中包含托管模塊，托管模塊裡包含元數據和IL
- IL是與CPU無關的機器語言，比大多數CPU機器語言高級
- IL能執行訪問和操作對象類型、創建/初始化對象、調用虛方法、操作數組元素、異常處理等工作
  - 一種「面向對象的機器語言」
IL一般是開發人員編寫高級語言代碼（如C#）後，被編譯器所生成
- 一般高級語言只公開了CLR的部分功能
- IL匯編語言允許開發人員訪問CLR的全部功能
- IL可以使用匯編語言編寫
  - IL基於棧，因此所有指令都要將操作數Push進一個執行棧，再從棧Pop出結果
  - IL指令是「無類型」（typeless）的，它判斷棧中的操作數的類型，並執行恰當的操作
- IL的驗證
  - 在JIT把IL編譯成本機CPU指令時，CLR會檢查IL代碼所做的一切是否安全，如參數、類型、返回值的正確使用
  - 托管模塊的元數據包含驗證過程要用到的所有方法及類型信息

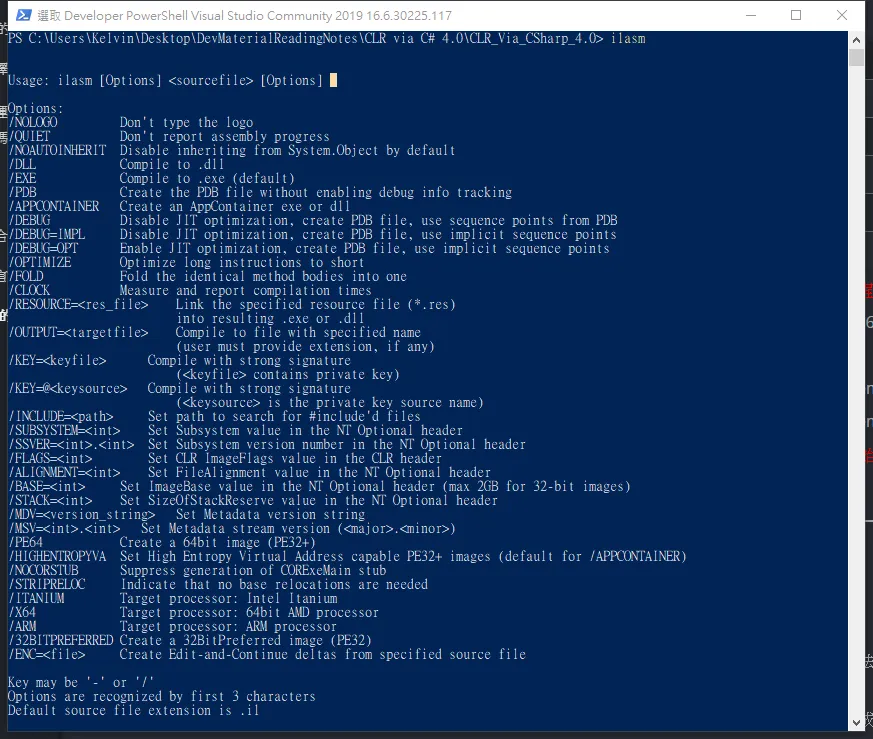

- 在Visual Studio中，可以使用ILAsm.exe的IL匯編器
  - 如：進行打包DLL/EXE的工作

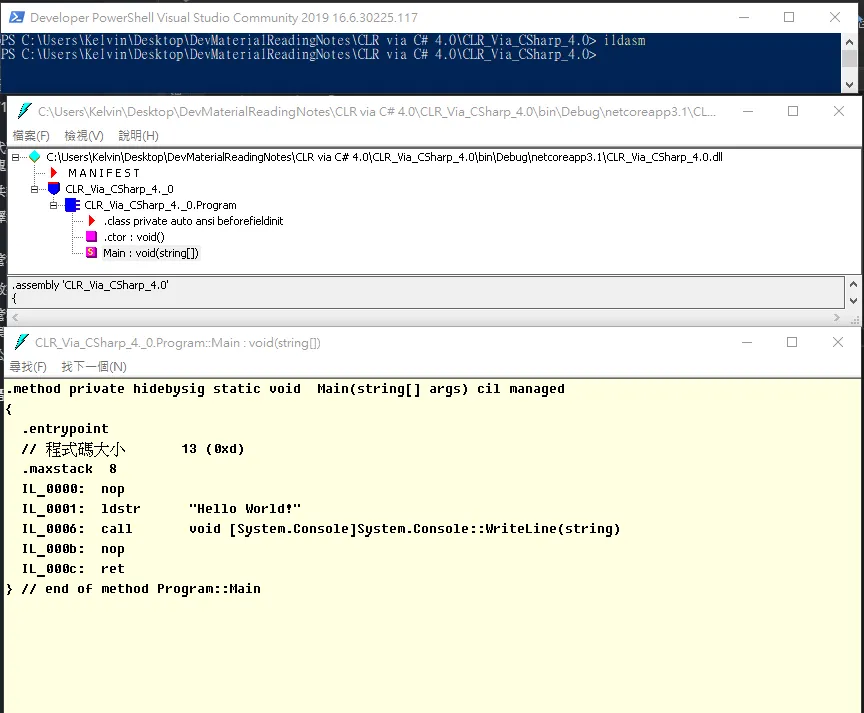

還可以使用ILDasm.exe的IL反匯編器來查看代碼被編譯成怎樣的IL代碼

程序集代碼的執行過程

為了執行托管程序集裡面的方法，首先要由CLR的「JIT（Just-In-Time）編譯器」把方法的IL代碼轉換成本機的CPU指令
- 以該代碼為例：
  - ```
    static void Main(){    Console.WriteLine("Hello");    Console.WriteLine("Goodbye");}
```
- 以下是Console.WriteLine方法被首次調用時的流程（Console.WriteLine(“Hello”)）：
  - 第一步：在源碼被編譯器編譯成托管模塊後，在執行這個程序集中的Main方法前。
    - CLR會檢測出方法體中的代碼所引用的所有類型。在本例中，類型為「Console」
  - 第二步：CLR會分配內部數據結構來管理對引用類型的訪問。
    - 在該數據結構中，Console類型定義的每個方法都有一個對應的記錄項（entry）
    - 每個記錄項都含有一個地址，指向方法的實現
    - 該數據結構初始化時，CLR將每個記錄項都指向「包含在CLR內部的一個未編檔函數」（JITCompiler）
  - 第三步：Main中的WriteLine被執行時。
    - JITCompiler函數會被調用，該函數負責將方法的IL代碼編譯成本機CPU指令
    - 由於這個步驟對IL的編譯是「即時」（Just - In - Time）進行的，因此這個組件才被稱為「JIT編譯器」或「JITter」
  - 第四步：JITCompiler函數被調用時。
    1. 在實現該方法（WriteLine）的類型（Console）元數據中找到該方法（WriteLine）
    2. 在定義該類的程序集元數據中獲取該方法的IL
    3. JITCompiler驗證其IL代碼，并編譯成本機CPU指令
    4. 把該指令分配到一個動應分配的內存塊中
    5. JITCompiler返回CLR為類型創建的內部數據結構中，把對應方法的記錄項地址指向該內存塊（已包含本機CPU指令）
    6. JITCompiler跳轉到該內存塊，執行代碼
    7. 執行完成後返回托管程序集中，執行下一行代碼

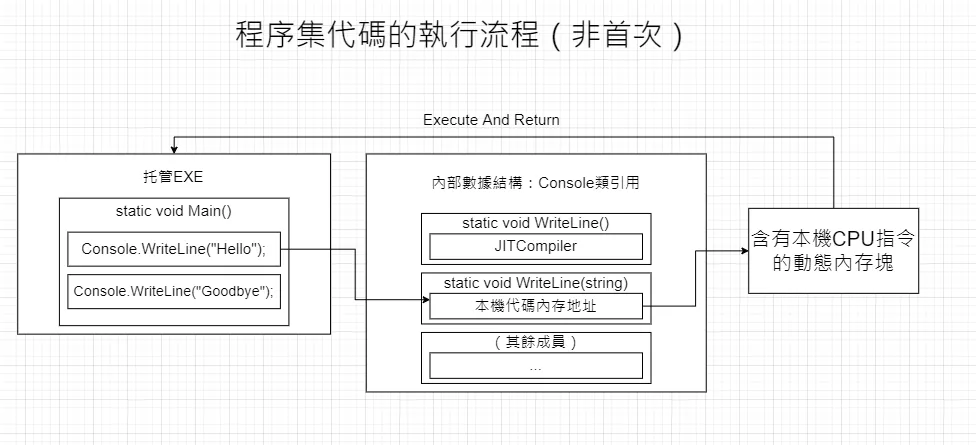

現在代碼執行到了下一行（Console.WriteLine(“Goodbye”)）：
- 由於同樣是使用Console.WriteLine(string)方法，因此，WriteLine的代碼已經經過驗證和編譯
- 內部數據結構中的WriteLine(string)記錄項指向不再是JITCompiler，而是包括了Console.WriteLine(string)具體本機CPU指令的內存塊，因此，CLR會直接執行內存塊中的代碼，完全跳過JITCompiler函數

JIT將方法的IL編譯成本機代碼時，會利用其元數據中的TypeRef和AssemblyRef確定定義了引用的類型的程序集
- JIT獲取AssemblyRef元數據表記錄項中，構成程序集強名稱的各個部分（名稱、版本、語言文化、公鑰標記），並把它們連接成一個字符串
- 然後根據該字符串標識，嘗試把程序集加載到AppDomain

CLR解析類型引用

運行應用程序時，CLR會加載並初始化自身，讀取程序集的CLR頭，查找入口方法的MethodDefToken，然後檢索MethodDef元數據表找到方法的IL，將IL JIT編譯成機器碼，最後執行本機代碼。
- 對IL進行JIT編譯時，CLR會檢測所有類型和成員引用，加載它們的定義程序集
- Program.cs中有以下代碼，其中有一個Main方法
  - ```
    public sealed class Program{
        public static void Main(string[] args)
        {
            System.Console.WriteLine("Hello World!");
            System.Console.ReadLine();
        }
    }
```
- Main方法編譯後的IL代碼
  - ```
    .method public hidebysig static void  Main(string[] args) cil managed
    // SIG: 00 01 01 1D 0E
    {
      .entrypoint
      // 方法開始於 RVA 0x2050
      // 程式碼大小       19 (0x13)
      .maxstack  8
      IL_0000:  /* 00   |                  */ nop
      IL_0001:  /* 72   | (70)000001       */ ldstr      "Hello World!"
      IL_0006:  /* 28   | (0A)000004       */ call       void [mscorlib]System.Console::WriteLine(string)
      IL_000b:  /* 00   |                  */ nop
      IL_000c:  /* 28   | (0A)000005       */ call       string [mscorlib]System.Console::ReadLine()
      IL_0011:  /* 26   |                  */ pop
      IL_0012:  /* 2A   |                  */ ret
    } // end of method Program::Mai
```
- 從IL代碼中看出，Main方法包含了System.Console.WriteLine的引用
  - 具體來說，IL call指令引用了元數據token：（0A）000004。
  - 0A = 0x0a，在CorHdr.h中的CorTokenType枚舉中指出0x0a標識的元數據表為「MemberRef」。因此（0A）000004等價於MemberRef的第4個記錄項
    - // Token tags. typedef enum CorTokenType { ... mdtMemberRef = 0x0a000000, // ... } CorTokenType;
- 根據這個信息，CLR接下來會在Program.cs生成的程序集元數據中檢查MemberRef第4個記錄項（token:0a000004）的位置。然後發現它位於TypeRef的一個記錄項下面。
  - ```
    TypeRef #6 (01000006)
    -------------------------------------------------------
    Token:             0x01000006
    ResolutionScope:   0x23000001
    TypeRefName:       System.Console
        MemberRef #1 (0a000004)
        -------------------------------------------------------
            Member: (0a000004) WriteLine:
            CallCnvntn: [DEFAULT]
            ReturnType: Void
            1 Arguments
                Argument #1:  String
```
  - 這個記錄項中的ResolutionScope代表了引用類型的實現位置。
    - 如果類型在另一個類型中實現，引用指向一個TypeRef記錄項，ResolutionScope = 0x01
    - 如果類型在同一個模塊中，引用指向一個ModuleDef記錄項，ResolutionScope = 0x00
    - 如果類型在同一個程序集的另一個模塊中，引用指向一個ModuleRef記錄項，ResolutionScope = 0x1a
    - 如果類型在不同程序集的其他模塊中，引用指向一個AssemblyRef記錄項，ResolutionScope = 0x23
  - 在本例中，按照TypeRef的Resolution又把CLR引導至AssemblyRef的第一個記錄項（0x23000001）。在Program.cs生成的程序集元數據文件中找到AssemblyRef的第一個記錄項，得知它需要的是哪個程序集
    - ```
      AssemblyRef #1 (23000001)
      -------------------------------------------------------
          Token: 0x23000001
          Public Key or Token: b7 7a 5c 56 19 34 e0 89
          Name: mscorlib
          Version: 4.0.0.0
          Major Version: 0x00000004
          Minor Version: 0x00000000
          Build Number: 0x00000000
          Revision Number: 0x00000000
          Locale:
          HashValue Blob:
          Flags: [none] (00000000)
```
- “mscorlib, Version=4.0.0.0, Culture=neutral, PublicKeyToken=b77a5c561934e089”
- CLR定位並加載該程序集
  - 解析引用的類型時，CLR可能在以下三個地方找到類型：
    - 在同一個程序集的同一個文件中

      「編譯時」就能發現對相同文件中的類型的訪問，稱為「早期綁定」（early binding），直接從文件中加載
    - 在同一個程序集的另一個文件中

      「運行時」確保被引用的文件在當前程序集元數據的FileDef表<中，檢查加載程序集清單文件的目錄，加載被引用的文件，檢查哈希值以確保文件完整性，發現類型的成員
    - 在另一個程序集的另一個文件中

      「運行時」加載被引用程序集的清單文件。如果所需類型不在該文件中，就繼續加載包含了類型的文件，發現類型的成員
- 在上例中，CLR發現System.Console在和調用者不同的程序集中實現
  - CLR須找到那個程序集，加載包含清單元數據的PE文件
  - 掃瞄清單，判斷具體是哪個PE文件實現了類型
  - 如果類型在程序集的另一個文件中（不包含清單元數據的文件）
    - CLR加載那個文件，掃瞄其元數據來定位類型
    - 然後CLR創建內部數據結構來表示該類型
    - 方法首次調用時，JIT編譯完成對Main方法的編譯

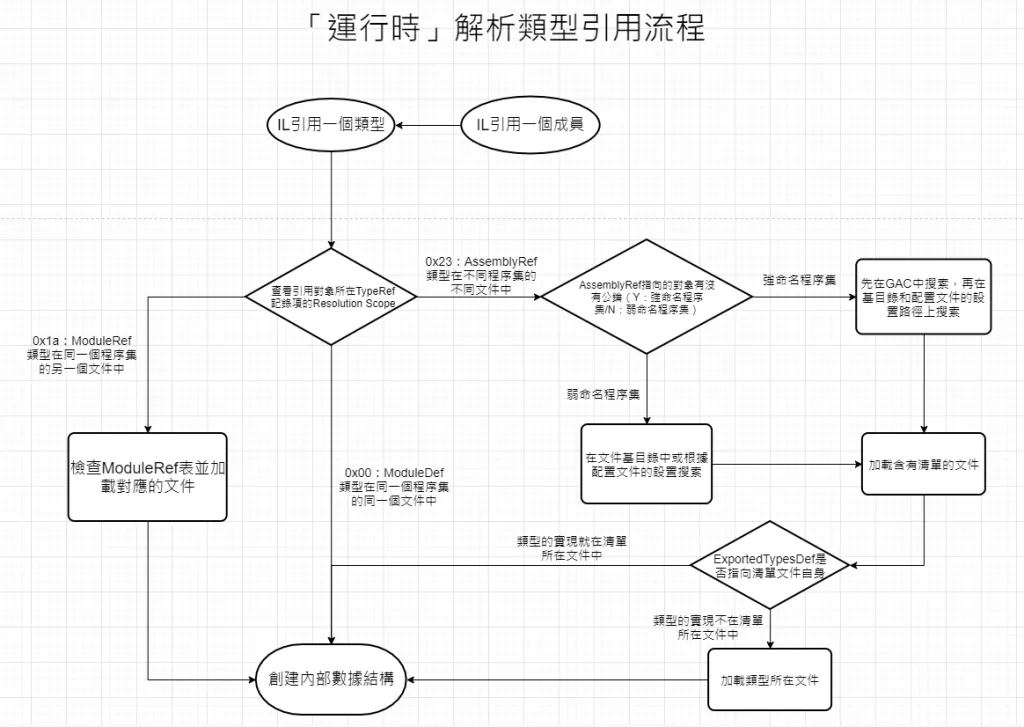

- 整體解析流程：

托管vs非托管

在托管環境下，代碼的編譯分兩階段完成
1. 編譯器遍歷源碼，生成IL
2. IL在運行的時候即時編譯成本機CPU指令
- 會比非托管花費較多的內存和CPU時間
  - 非托管直接是針對一種具體的CPU平台編譯
托管代碼的優勢
- JITCompiler能判斷運行機器的CPU並生成相應的本機代碼，使用提升性能的特殊指令；非托管應用程序通常是指對具有最小功能集合的CPU編譯，不會使用這些有用的特殊指令
- JITCompiler能進行邏輯判斷，決定某些代碼是否需要生成出CPU指令。使得本機代碼可針對主機進行優化
- 應用程序運行時，CLR可評估代碼的執行，將IL重新編譯成本機CPU代碼。
- 在托管代碼中，由於IL的驗證過程，可確保代碼不會不正確地訪問內存，因此可以把多個托管應用程序放在一個Windows虛擬地址空間中運行
  - 從而減少Windows開啟的進程數量，增強性能
  - 每個托管EXE默認在自己的獨立地址空間中運行，這個地址空間只有一個AppDomain。但CLR的宿主進程可決定在一個進程中運行多個AppDomain

與非托管代碼的互操作性

CLR允許在應用程序中同時包含托管和非托管代碼，並支持3種互操作情形
- 托管代碼調用DLL中的非托管函數
  - 使用P/Invoke（Platform Invoke）機制
- 托管代碼可使用現有COM組件（服務器）
  - 參考：.NET Framework SDK提供的 Tlbimp.exe (類型程式庫匯入工具)
    - https://docs.microsoft.com/zh-tw/dotnet/framework/tools/tlbimp-exe-type-library-importer
- 非托管代碼可使用托管類型（服務器）
  - 參考：.NET Framework SDK提供的 TlbExp.exe（類型程序庫導出工具）
    - https://docs.microsoft.com/en-us/dotnet/framework/tools/tlbexp-exe-type-library-exporter
  - 參考：.NET Framework SDK提供的 RegAsm.exe（組件登錄工具）
    - https://docs.microsoft.com/zh-tw/dotnet/framework/tools/regasm-exe-assembly-registration-tool

不安全的代碼

C#編譯器允許開發人員寫「不安全」（unsafe）的代碼
- 允許直接操作內存地址以及這些地址處的字節
風險大，C#編譯設有多重保護措施，都通過後才能編譯unsafe代碼
- 使用unsafe關鍵字標記不安全代碼
- 打開/unsafe編譯器開關
- JIT編譯unsafe方法時：
  - 檢查方法是否有System.Security.Permissions.SecurityPermission權限
  - System.Security.Permissions.SecurityPermissionFlag的SkipVerification標志是否設置
- 不通過時拋出異常：System.InvalidProgramException或System.Security.VerificationException
檢查程序集中的不安全代碼
- 從本地計算機或「網絡共享」加載的程序集默認被授與完全信任，包括執行不安全代碼
  - 但通過Internet執行的程序集默認不會被授與執行不安全代碼的權限，如果含有不安全的代碼，則會拋出異常（System.InvalidProgramException或System.Security.VerificationException）
  - 當然，管理員和最終用戶可以修改這些默認設置
- PEVerify.exe可檢查一個程序集的所有方法是否包含不安全的方法
  - 該驗證需要訪問所有依賴程序集中包含的元數據，因此使用CLR來定位這些程序集
  - 因此會採用和平時執行程序集一樣的綁定（binding）和探測（probing）規則來定位程序

參考書目

《CLR via C#》（第4版） Jeffrey Richter
