C#筆記 – CLR的執行模型（一） 托管模塊與元數據

公共語言運行時

  • 公共語言運行時（Common Language Runtime，CLR）是一個可由多種編程語言使用的「運行時」

  • 「運行時」!=「程序運行的時候」

    • 「源代碼」-> 「中間碼」（IL）-> 「虛擬機」管理和執行IL

    • 「虛擬機」可以參與和管理程序代碼的執行，解决了垃圾内存回收、安全性檢查等問題

      • 這個「虛擬機」在.NET框架中就是「運行時」（公共語言運行時，CLR）

    • 參考：https://www.cnblogs.com/shourenwangzi/p/6492625.html

  • CLR的核心功能可由面向CLR的所有語言使用

    • 如：內存管理、程序集加載、安全性、異常處理、線程同步

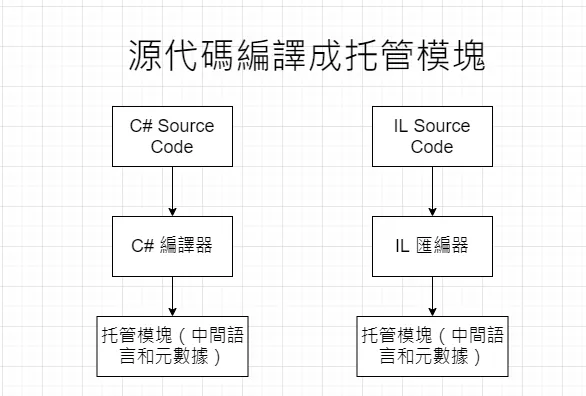

編譯源代碼的過程

托管模塊（managed module）

  • 32位Microsoft Windows可移植執行體（PE32）文件 或 64位Microsoft Windows可移植執行體（PE32+）文件

    • PE文件都需要CLR才能執行

  • PE32/PE32+頭：

    • Windows PE文件頭：

      • PE32文件能在32位/64位的Windows上運行

      • PE32+能在64位的Windows上運行

    • 文件類型標識：如GUI、CUI、DLL、生成時間

    • 與本機CPU代碼有關的信息（包含native CPU代碼時）

  • CLR頭

    1. CLR頭包含模塊生成時所面向的CLR的major（主）和minor（次）版本號

    2. 托管模塊入口方法MethodDef元數據token

    3. 模塊的元數據、資源、強名稱、標志及其他的數據項的位置/大小，如：

      • 指定模塊入口方法的MethodDef token

      • 一個可選的強名稱數字簽名

      • 模塊內部元數據表的大小和偏移量

      • 具體格式可參考CorHdr.h頭文件定義的IMAGE_COR20_HEADER

        • 該文件位於C:Program Files (x86)Windows KitsNETFXSDK4.8Includeum中

        •   typedef struct IMAGE_COR20_HEADER
  {
      // Header versioning
      //CLR版本號
      DWORD                   cb;
      WORD                    MajorRuntimeVersion;
      WORD                    MinorRuntimeVersion;

      // Symbol table and startup information
      //元數據表
      IMAGE_DATA_DIRECTORY    MetaData;

      //一些標志
      DWORD                   Flags;
     //模塊的入口方法
     union {
          DWORD               EntryPointToken;
          DWORD               EntryPointRVA;
     };

      IMAGE_DATA_DIRECTORY    Resources
      //強名稱簽名
      IMAGE_DATA_DIRECTORY    StrongNameSignature;

      IMAGE_DATA_DIRECTORY    CodeManagerTable; // Depricated, not used
      IMAGE_DATA_DIRECTORY    VTableFixups;
      IMAGE_DATA_DIRECTORY    ExportAddressTableJumps;

      IMAGE_DATA_DIRECTORY    ManagedNativeHeader;

  } IMAGE_COR20_HEADER, *PIMAGE_COR20_HEADER

  • 元數據表

    1. 描述源代碼中定義的類型和成員的表

    2. 描述源代碼引用的類型和成員的表

  • IL（中間語言）代碼

    • 編譯器編譯源代碼時生成

    • 將被CLR編譯成本機CPU指令

  • 編譯器與托管代碼

    • 本機代碼編譯器（native code compilers）生成的是面向特定CPU架構（x86、x64、ARM）的代碼

    • 面向CLR的編譯器（如Visual Studio內置的C#編譯器）生成的都是IL代碼

      • IL代碼的執行需要由CLR來管理，因此被稱為托管代碼

      • 除了IL，還要在托管模塊中生成完整的元數據（metadata）

元數據

  • 數據表的集合，包含了

    • 定義表（definition table）

      • 元數據定義表名稱說明
        ModuleDef- 對模塊進行標識的一個記錄項 - 該記錄項包含模塊文件名、擴展名（不包含路徑）以及模塊版本ID
        TypeDef- 模塊定義的每個類型 - 每個記錄項包含類型的： - 名稱 - 基類 - 標志（public、private等） - 一些索引，指向MethodDef表、FieldDef表、PropertyDef表、EventDef表下該類型的方法、字段、屬性、事件
        MethodDef- 模塊定義的每個方法 - 包含了方法的名稱、標志（public、static、virtual等）、簽名、方法的IL代碼在模塊中的偏移量 - 每個記錄項還引用了ParamDef表中的一個記錄項，包含與該方法參數相關的信息
        FieldDef- 模塊定義的每個字段，包含了字段標志（public、private等）、名稱和類型
        ParamDef- 模塊定義的每個參數，包含了字段標志（in, out等）、名稱和類型
        PropertyDef- 模塊定義的每個屬性，包含了標志、類型和名稱
        EventDef- 模塊定義的每個事件，包含了標志和名稱

      • 編譯器編譯源代碼時，代碼定義的任何東西都會導致上表列出的某個表中創建一個記錄項

    • 引用表（reference table）

      • 引用元數據表名稱說明
        AssemblyRef- 模塊引用的每個程序集，包含了綁定該程序集所需的信息 - 程序集名稱、版本號、語言文化、公鑰（token） - 每個記錄項還包含一些flag和一個hash值
        ModuleRef- 實現該模塊所引用的類型的每個PE模塊 - 包含模塊的文件名和擴展名 - 可能是別的模塊實現了需要的類型，該表的作用就是建立與那些類型的綁定關係
        TypeRef- 模塊引用的每個類型 - 包含類型的名稱和一個引用（指向類型的位置） - 如果類型在另一個類型中實現，引用指向一個TypeRef記錄項 - 如果在同一模塊中實現，指向ModuleDef - 如果在調用程序集的另一個模塊中實現，指向ModuleRef - 如果在不同的程序集中實現，指向AssemblyRef
        MemberRef- 模塊引用的每個成員（字段/方法/屬性/事件） - 包含成員的名稱和簽名，並指向對成員進行定義的那個類型的TypeRef記錄項

      • 編譯器會檢測源代碼引用的類型、字段、方法、屬性、事件，並創建相應的記錄項。

    • 清單表（manifest table）

      • 清單元數據表名稱說明
        AssemblyDef- 如果模塊被標識為程序集，就會包含一個記錄項列出程序集名稱、版本、語言文化、flag、hash算法、發布者公鑰
        FileDef- 作為程序集一部分的每個PE文件和資源文件都有一個記錄項（清單所在文件除外） - 包含文件名和擴展名、Hash值和一些flags - 如果程序集只包含它自己的文件，FileDef表將無記錄。（指程序集只包含它的主模塊，不包含其他非主模塊和資源文件）
        ManifestResourceDef- 作為程序集一部分的每個資源都有一個記錄項 - 包含資源名稱、一些flags、FileDef表的一個索引（指出資源或流包在哪個文件中） - 嵌入資源還包含一個偏移量，指出資源流在PE文件中的起始位置
        ExportedTypesDef- 程序集的所有PE模塊導出的每個public類型都有一個記錄項 - 包含了類型名稱、FileDef表的一個索引（指出類型在哪個文件實現）、TypeDef表的一個索引（類型內信息）

      • 包含清單的程序集文件還有一個AssemblyRef表，程序集全部文件引用的每個程序集都有一個記錄項

        • 只要打開程序集的清單，就可以知道它引用的全部程序集

  • 元數據嵌入EXE/DLL文件中，與包含IL代碼的文件關聯

  • 編譯器同時生成元數據和代碼，把它們綁定在一起，並嵌入最終生成的托管模塊

  • 用途

    • 實現類型/成員的IL代碼文件包含有關引用類型/成員的所有信息，編譯器直接從托管模塊讀取元數據，避免了編譯時對原生C/C++頭和庫文件的需求

    • CLR的代碼驗證過程使用元數據來確保只執行「類型安全」的操作

    • 元數據允許將對象的字段序列化到內存塊中，然後在另一台機器上反序列化，在遠程機器上重建對象狀態

    • 元數據允許GC跟蹤對象生存期：

      • GC能判斷任何對象的類型，並從元數據中知道該對象的哪些字段引用了其他對象

  • 我們可以使用Visual Studio提供的ILDasm.exe（IL Disassembler, IL反匯編器）檢查托管PE文件中的元數據。

    • 在Visual Studio提供的命令行工具中執行 ildasm.exe [剛剛生成的可執行應用程序名]，打開平常查看IL的窗口

  • 再選擇「檢視」->「MetaInfo」->「顯示！」，打開查看應用程序的元信息

    • 源代碼：

      namespace CLR_Via_CSharp_4._0
{
    public sealed class Program
    {
        public static void Main(string[] args)
        {
            System.Console.WriteLine("Hello World!");
            System.Console.ReadLine();
        }
    }
}

    • 元數據：

      •   ===========================================================
  ScopeName : MyProject.exe
  MVID      : {B0B1828F-8FEC-46CB-BB73-CCA8C0BD50CA}
  ===========================================================
  Global functions
  -------------------------------------------------------

  Global fields
  -------------------------------------------------------

  Global MemberRefs
  -------------------------------------------------------

  TypeDef #1 (02000002)
  -------------------------------------------------------
      TypDefName: CLR_Via_CSharp_4._0.Program  (02000002)
      Flags     : [Public] [AutoLayout] [Class] [Sealed] [AnsiClass] [BeforeFieldInit]  (00100101)
      Extends   : 01000005 [TypeRef] System.Object
      Method #1 (06000001) [ENTRYPOINT]
      -------------------------------------------------------
          MethodName: Main (06000001)
          Flags     : [Public] [Static] [HideBySig] [ReuseSlot]  (00000096)
          RVA       : 0x00002050
          ImplFlags : [IL] [Managed]  (00000000)
          CallCnvntn: [DEFAULT]
          ReturnType: Void
          1 Arguments
              Argument #1:  SZArray String
          1 Parameters
              (1) ParamToken : (08000001) Name : args flags: [none] (00000000)

      Method #2 (06000002)
      -------------------------------------------------------
          MethodName: .ctor (06000002)
          Flags     : [Public] [HideBySig] [ReuseSlot] [SpecialName] [RTSpecialName] [.ctor]  (00001886)
          RVA       : 0x00002064
          ImplFlags : [IL] [Managed]  (00000000)
          CallCnvntn: [DEFAULT]
          hasThis
          ReturnType: Void
          No arguments.


  TypeRef #1 (01000001)
  -------------------------------------------------------
  Token:             0x01000001
  ResolutionScope:   0x23000001
  TypeRefName:       System.Runtime.CompilerServices.CompilationRelaxationsAttribute
      MemberRef #1 (0a000001)
      -------------------------------------------------------
          Member: (0a000001) .ctor:
          CallCnvntn: [DEFAULT]
          hasThis
          ReturnType: Void
          1 Arguments
              Argument #1:  I4

  TypeRef #2 (01000002)
  -------------------------------------------------------
  Token:             0x01000002
  ResolutionScope:   0x23000001
  TypeRefName:       System.Runtime.CompilerServices.RuntimeCompatibilityAttribute
      MemberRef #1 (0a000002)
      -------------------------------------------------------
          Member: (0a000002) .ctor:
          CallCnvntn: [DEFAULT]
          hasThis
          ReturnType: Void
          No arguments.

  TypeRef #3 (01000003)
  -------------------------------------------------------
  Token:             0x01000003
  ResolutionScope:   0x23000001
  TypeRefName:       System.Diagnostics.DebuggableAttribute
      MemberRef #1 (0a000003)
      -------------------------------------------------------
          Member: (0a000003) .ctor:
          CallCnvntn: [DEFAULT]
          hasThis
          ReturnType: Void
          1 Arguments
              Argument #1:  ValueClass DebuggingModes

  TypeRef #4 (01000004)
  -------------------------------------------------------
  Token:             0x01000004
  ResolutionScope:   0x01000003
  TypeRefName:       DebuggingModes

  TypeRef #5 (01000005)
  -------------------------------------------------------
  Token:             0x01000005
  ResolutionScope:   0x23000001
  TypeRefName:       System.Object
      MemberRef #1 (0a000006)
      -------------------------------------------------------
          Member: (0a000006) .ctor:
          CallCnvntn: [DEFAULT]
          hasThis
          ReturnType: Void
          No arguments.

  TypeRef #6 (01000006)
  -------------------------------------------------------
  Token:             0x01000006
  ResolutionScope:   0x23000001
  TypeRefName:       System.Console
      MemberRef #1 (0a000004)
      -------------------------------------------------------
          Member: (0a000004) WriteLine:
          CallCnvntn: [DEFAULT]
          ReturnType: Void
          1 Arguments
              Argument #1:  String
      MemberRef #2 (0a000005)
      -------------------------------------------------------
          Member: (0a000005) ReadLine:
          CallCnvntn: [DEFAULT]
          ReturnType: String
          No arguments.

  Assembly
  -------------------------------------------------------
      Token: 0x20000001
      Name : MyProject
      Public Key    :
      Hash Algorithm : 0x00008004
      Version: 0.0.0.0
      Major Version: 0x00000000
      Minor Version: 0x00000000
      Build Number: 0x00000000
      Revision Number: 0x00000000
      Locale:
      Flags : [none] (00000000)
      CustomAttribute #1 (0c000001)
      -------------------------------------------------------
          CustomAttribute Type: 0a000001
          CustomAttributeName: System.Runtime.CompilerServices.CompilationRelaxationsAttribute :: instance void .ctor(int32)
          Length: 8
          Value : 01 00 08 00 00 00 00 00                          >                <
          ctor args: (8)

      CustomAttribute #2 (0c000002)
      -------------------------------------------------------
          CustomAttribute Type: 0a000002
          CustomAttributeName: System.Runtime.CompilerServices.RuntimeCompatibilityAttribute :: instance void .ctor()
          Length: 30
          Value : 01 00 01 00 54 02 16 57  72 61 70 4e 6f 6e 45 78 >    T  WrapNonEx<
                        : 63 65 70 74 69 6f 6e 54  68 72 6f 77 73 01       >ceptionThrows   <
          ctor args: ()

      CustomAttribute #3 (0c000003)
      -------------------------------------------------------
          CustomAttribute Type: 0a000003
          CustomAttributeName: System.Diagnostics.DebuggableAttribute :: instance void .ctor(value class DebuggingModes)
          Length: 8
          Value : 01 00 07 01 00 00 00 00                          >                <
          ctor args: (  )


  AssemblyRef #1 (23000001)
  -------------------------------------------------------
      Token: 0x23000001
      Public Key or Token: b7 7a 5c 56 19 34 e0 89
      Name: mscorlib
      Version: 4.0.0.0
      Major Version: 0x00000004
      Minor Version: 0x00000000
      Build Number: 0x00000000
      Revision Number: 0x00000000
      Locale:
      HashValue Blob:
      Flags: [none] (00000000)


  User Strings
  -------------------------------------------------------
  70000001 : (12) L"Hello World!"


  Coff symbol name overhead:  0
  ===========================================================
  ===========================================================
  ===========================================================

        • 重點是以下幾個部分：

          • MyProject.exe包含名為「CLR_Via_CSharp_4._0.Program」的TypeDef

            •   TypeDef #1 (02000002)
  -------------------------------------------------------
      TypDefName: CLR_Via_CSharp_4._0.Program  (02000002)
      Flags     : [Public] [AutoLayout] [Class] [Sealed] [AnsiClass] [BeforeFieldInit]  (00100101)
      Extends   : 01000005 [TypeRef] System.Object
      Method #1 (06000001) [ENTRYPOINT]
      -------------------------------------------------------
          MethodName: Main (06000001)
          ...

      Method #2 (06000002)
      -------------------------------------------------------
          MethodName: .ctor (06000002)
          ...

            • Program是public、sealed的（Flags）

            • Program從System.Object派出（Extends）

          • Program定義了兩個方法：Main和.ctor（構造器） => Method#1和Method#2

            • Method#1: Main

              •   Method #1 (06000001) [ENTRYPOINT]
      -------------------------------------------------------
          MethodName: Main (06000001)
          Flags     : [Public] [Static] [HideBySig] [ReuseSlot]  (00000096)
          RVA       : 0x00002050
          ImplFlags : [IL] [Managed]  (00000000)
          CallCnvntn: [DEFAULT]
          ReturnType: Void
          1 Arguments
              Argument #1:  SZArray String
          1 Parameters
              (1) ParamToken : (08000001) Name : args flags: [none] (00000000)

              • Main是public、static的方法（Flags）

              • 用IL代碼實現（ImplFlags）

              • 返回類型是Void（ReturnType）

              • 有一個參數（1 Arguments）

            • Method#2:.ctor

              •   Method #2 (06000002)
      -------------------------------------------------------
          MethodName: .ctor (06000002)
          Flags     : [Public] [HideBySig] [ReuseSlot] [SpecialName] [RTSpecialName] [.ctor]  (00001886)
          RVA       : 0x00002064
          ImplFlags : [IL] [Managed]  (00000000)
          CallCnvntn: [DEFAULT]
          hasThis
          ReturnType: Void
          No arguments.

              • .ctor（構造器）是public的（Flags）

              • 用IL代碼實現（ImplFlags）

              • 返回類型是Void（ReturnType）

              • 無參（No arguments）

              • 有一個this指針（hasThis） => 指向調用方法時構造對象的內存

    • 「檢視」->「統計資料」中可以看到文件大小以及文件各部分大小（字節數和百分比）

      •   File size : 3584PE header size : 512 (496 used) (14.29%)PE additional info : 1415 (39.48%)Num.of PE sections : 3CLR header size : 72 ( 2.01%)CLR meta-data size : 788 (21.99%)CLR additional info : 0 ( 0.00%)CLR method headers : 2 ( 0.06%)Managed code : 27 ( 0.75%)Data : 2048 (57.14%)Unaccounted : -1280 (-35.71%)Num.of PE sections : 3.text - 1024.rsrc - 1536.reloc - 512CLR meta-data size : 788Module - 1 (10 bytes)TypeDef - 2 (28 bytes) 0 interfaces, 0 explicit layoutTypeRef - 6 (36 bytes)MethodDef - 2 (28 bytes) 0 abstract, 0 native, 2 bodiesMemberRef - 6 (36 bytes)ParamDef - 1 (6 bytes)CustomAttribute- 3 (18 bytes)Assembly - 1 (22 bytes)AssemblyRef - 1 (20 bytes)Strings - 276 bytesBlobs - 92 bytesUserStrings - 28 bytesGuids - 16 bytesUncategorized - 172 bytesCLR method headers : 2Num.of method bodies - 2Num.of fat headers - 0Num.of tiny headers - 2Managed code : 27Ave method size - 13

參考書目

  • 《CLR via C#》（第4版） Jeffrey Richter
